Descripción general del producto

Los transformadores de tipo seco utilizan aire como medio de refrigeración, con devanados fundidos y formados por resina epoxi y otros materiales aislantes al vacío. Sus principales ventajas se centran en cinco dimensiones: resistencia al fuego, resistencia a la humedad, protección contra explosiones, respeto al medio ambiente y reciclabilidad, y funcionamiento sin mantenimiento. En comparación con los transformadores sumergidos en aceite, no requieren componentes de almacenamiento de aceite, como conservadores de aceite y radiadores, presentan una estructura más compacta y son adecuados para diversos escenarios con estrictos requisitos ambientales y de seguridad.

Nuestros transformadores de tipo seco integran un diseño electromagnético optimizado y una avanzada tecnología de fundición de resina epoxi, con características como baja pérdida, bajo ruido y fuerte resistencia a cortocircuitos. Cubren un rango de capacidad total de 30 kVA ~ 6000 kVA, y respaldan tanto la producción en masa estándar como las necesidades de personalización personalizadas. Con una producción anual estable de 3.000 unidades, pueden satisfacer plenamente las necesidades de suministro del mercado.

Consulta ahora Próximos productos

Detalles del producto

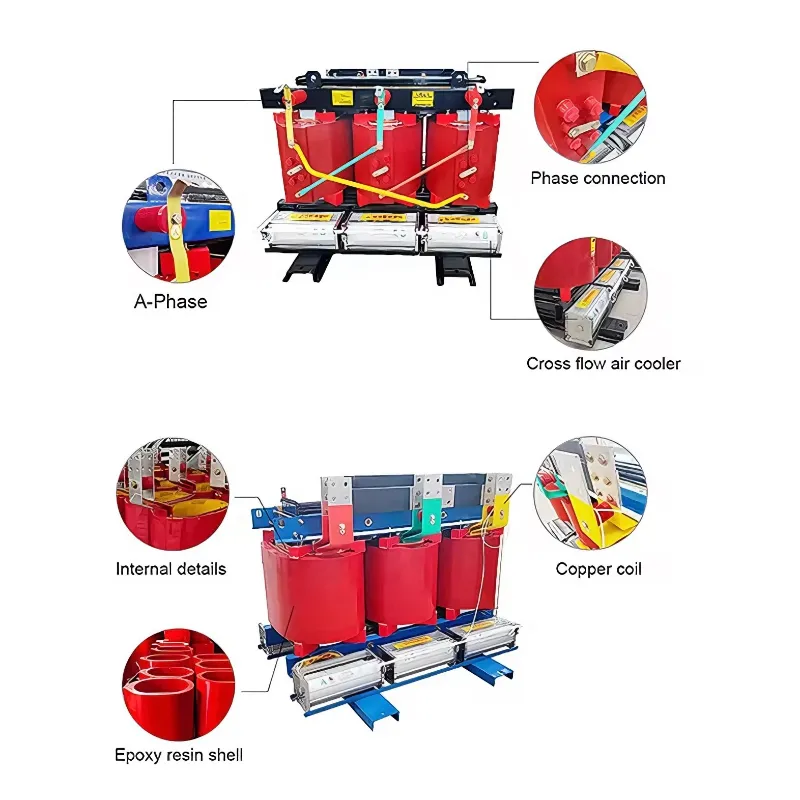

Características de la estructura del producto

Transformadores de tipo seco de 30 kVA a 6000 kVA MV y HV (0,38 kV/12 kV) | Personalización disponib

01 sistema central

Adopta láminas de acero al silicio de grano orientado laminadas en frío de alta calidad (grado 30Q130 y superior) con tecnología de laminación de junta ingleteada completa de 45°, lo que reduce eficazmente la pérdida sin carga y el ruido de funcionamiento, y mejora la eficiencia de conversión de energía. La superficie del núcleo está tratada con un revestimiento aislante especial, que presenta buena resistencia a la oxidación y la corrosión. El diseño general adopta una estructura de elevación sin núcleo, con una fuerte estabilidad mecánica y una resistencia mejorada a los golpes sísmicos, adecuada para necesidades de instalación en múltiples condiciones.

Transformadores de tipo seco de 30 kVA a 6000 kVA MV y HV (0,38 kV/12 kV) | Personalización disponib

02 Sistema de bobinado

Los devanados de alto voltaje pueden equiparse con conductores de cobre/aluminio (opcional), utilizando tecnología de fundición al vacío de resina epoxi, con alta resistencia de aislamiento, buen rendimiento de sellado, descarga parcial ≤10pC, que puede resistir eficazmente el impacto de cortocircuito y prolongar la vida útil. Los devanados de bajo voltaje adoptan una estructura de lámina o alambre, combinada con tecnología de fundición de resina epoxi, que presenta un excelente rendimiento de disipación de calor y una capa de aislamiento uniforme y densa, adecuada para operaciones de alta carga a largo plazo. Se reservan canales de aire de disipación de calor razonables entre los devanados, que funcionan de manera eficiente con el sistema de enfriamiento para mejorar aún más la eficiencia de disipación de calor y evitar el sobrecalentamiento local.

Transformadores de tipo seco de 30 kVA a 6000 kVA MV y HV (0,38 kV/12 kV) | Personalización disponib

03 Sistema de control de temperatura y refrigeración

Configuración estándar del sensor de temperatura PT100, directamente integrado en el devanado, para monitorear la temperatura del devanado en tiempo real con retroalimentación de datos precisa y confiable. El controlador de temperatura integra alarma de sobretemperatura, disparo por sobretemperatura y funciones automáticas de arranque y parada del ventilador. En el modo AF, puede cambiar automáticamente el estado de funcionamiento según la temperatura del devanado, equilibrando el efecto de disipación de calor y las necesidades de ahorro de energía. También admite un módulo de control de temperatura remoto opcional para realizar transmisión remota, monitoreo en tiempo real y control remoto de datos de temperatura, adaptándose a escenarios de operación y mantenimiento inteligentes.

Transformadores de tipo seco de 30 kVA a 6000 kVA MV y HV (0,38 kV/12 kV) | Personalización disponib

04 Cerramiento y Protección

La carcasa está hecha de placa de acero laminada en frío o acero inoxidable (opcional), con superficie rociada de plástico, resistencia a la corrosión, resistencia al desgaste y apariencia limpia. El gabinete está reservado con persianas de disipación de calor y posiciones de instalación de ventiladores, adaptándose con precisión a los diferentes requisitos de métodos de enfriamiento. La clase de protección se puede personalizar según el escenario de uso. Los productos con IP54 y superiores pueden resistir eficazmente la lluvia, el polvo y la erosión por niebla salina, y pueden usarse directamente en entornos exteriores, contaminados y otros entornos complejos.

Parámetros técnicos básicos (generales para la serie SCB)

ARTÍCULO

valor

Lugar de origen

Hebei, China

Nombre de la marca

hongwei

Número de modelo

Transformador tipo seco

Fase

Tres

Estructura de la bobina

bobina de capa

Número de bobina

Tres

Voltaje de entrada

3kV,6kV, 10kV,11kV, 22kV, 35kV, Otros,

Voltaje de salida

110V,220V,380V, 400V,600V,800V,10kV,11kV,12kV,Otros,

Proceso de dar un título

UL/ISO9001/ISO14001/ROHS/Alcance Otros

Estándar

IEC ANSI IEEE Otros

Tipo

Transformador de distribución

Frecuencia

50/60HZ

Capacidad nominal

30KVA-10000KVA

Material de bobinado

Cobre/Aluminio

grupo de vectores

Dyn11/Yyn0/Yzn11

Ventajas principales de rendimiento

Pautas de instalación y mantenimiento

Transformadores de tipo seco de 30 kVA a 6000 kVA MV y HV (0,38 kV/12 kV) | Personalización disponib

  • 01 Requisitos del entorno de instalación

    El sitio de instalación debe cumplir las siguientes condiciones: La temperatura ambiente se controla a -40 ℃ ~ +40 ℃, la altitud no excede los 3000 m (se requiere un diseño de reducción de potencia por adelantado para escenarios de gran altitud); Humedad relativa ≤95% sin condensación, evitando la luz solar directa y la lluvia (excepto modelos personalizados para exteriores); La base debe ser plana y firme, con suficiente espacio reservado para la disipación de calor (≥0,8 m alrededor, ≥1,5 m arriba), lejos de gases corrosivos, polvo y fuentes fuertes de interferencias electromagnéticas.

  • 02 pasos de instalación

    1. Construcción de los cimientos: Vierta los cimientos de concreto de acuerdo con las dimensiones del producto y los requisitos de instalación, incruste los pernos de anclaje con precisión para garantizar que la resistencia de los cimientos y la posición de los pernos cumplan con los estándares de instalación;

    2. Posicionamiento del equipo: use un montacargas o una grúa para elevar el transformador a la base de la instalación de manera estable, corregir la posición horizontal, apretar los pernos de anclaje y asegurarse de que el equipo esté fijado firmemente sin sacudidas;

    3. Operación del cableado: Conecte los cables de alto y bajo voltaje estrictamente de acuerdo con el diagrama esquemático eléctrico, asegure un cableado firme y una buena protección del aislamiento, y verifique la integridad del aislamiento una vez completado el cableado;

    4. Puesta en servicio y prueba: Antes del encendido, pruebe la resistencia de aislamiento del devanado (valor ≥200MΩ). Después de confirmar que no hay anormalidades, realice una operación de prueba sin carga las 24 horas, monitoree la temperatura del devanado, el ruido de operación y la desviación de voltaje en tiempo real, y póngalo en operación formal solo después de que todos los indicadores cumplan con los estándares.

  • 03 Mantenimiento diario

    1. Limpieza periódica: corte la energía y limpie el polvo del gabinete y la superficie de bobinado cada 3 a 6 meses para evitar que la acumulación de polvo afecte el efecto de disipación de calor;

    2. Monitoreo de temperatura: verifique los datos del controlador de temperatura diariamente para garantizar que la temperatura del devanado no exceda el límite nominal (Clase F ≤155 ℃, Clase H ≤180 ℃);

    3. Prueba de aislamiento: Pruebe la resistencia de aislamiento del devanado al menos una vez al año. Si el valor es inferior a 100 MΩ, se debe realizar un tratamiento de secado al vacío a tiempo para restaurar el rendimiento del aislamiento;

    4. Mantenimiento del ventilador: verifique el estado de funcionamiento del ventilador cada 12 meses, limpie el polvo de las aspas del ventilador y reemplace los cojinetes viejos para garantizar un efecto normal de arranque, parada y disipación de calor de los ventiladores.

  • 04 Solución de problemas de fallas comunes

    Fenómeno de falla

    Posibles causas

    Métodos de tratamiento

    Temperatura de bobinado excesivamente alta

    Sobrecarga, canal de aire de disipación de calor bloqueado, falla del ventilador

    Reduzca adecuadamente la carga, limpie el polvo en el canal de aire, revise o reemplace el ventilador defectuoso

    Ruido anormalmente aumentado

    Núcleo flojo, cortocircuito en el devanado, sujetadores flojos

    Apriete el núcleo y los sujetadores, pruebe el rendimiento del aislamiento del devanado, repare la falla de cortocircuito

    Baja resistencia de aislamiento

    Ambiente húmedo, bobinado húmedo, envejecimiento del aislamiento.

    Realizar un tratamiento de secado al vacío en los devanados, sustituir los componentes de aislamiento envejecidos.

    No hay pantalla en el controlador de temperatura

    Fallo del sensor PT100, suministro de energía anormal del controlador de temperatura

    Reemplace el sensor defectuoso, verifique la línea de suministro de energía del controlador de temperatura, elimine la falla de suministro de energía

Otros

Campos de aplicación

Escenarios industriales

Talleres de fábrica, minas, metalurgia, empresas químicas y sistemas fotovoltaicos y de energía eólica conectados a la red de nueva energía, adecuados para entornos complejos como inflamables y explosivos, alta humedad y alto polvo;

Escenarios Comerciales y Civiles

Centros comerciales, edificios de oficinas, hospitales, escuelas, comunidades residenciales, centros de datos y otros lugares concurridos, dando prioridad a garantizar requisitos de seguridad y bajo nivel de ruido;

Escenarios de infraestructura

Metros, aeropuertos, estaciones de alta velocidad, subestaciones urbanas, proyectos de redes de distribución de energía, etc., adaptándose a las necesidades de operación de alta confiabilidad y ciclo largo;

Escenarios especiales

Áreas de gran altitud (≥3000 m), áreas costeras con niebla salina, áreas de baja temperatura (≤-40 ℃) y lugares especiales con estricto control de ruido (≤55 dB).
