Lanzamiento de la solución de centro de datos ecológico inteligente de 6300 kVA
Jan.27,2026
En el contexto del rápido desarrollo de la economía digital y los requisitos cada vez más estrictos de las empresas en cuanto a confiabilidad y eficiencia energética de los centros de datos, nuestra empresa lanzó recientemente la solución de centro de datos de sistema dual de 35 kV-0,4 kV de clase 6300 kVA. Al integrar tecnologías industriales de vanguardia con el concepto de conservación de energía verde, esta solución se centra en las ventajas principales de "alta confiabilidad, bajo consumo de energía, fácil escalabilidad y mantenimiento conveniente". No solo cumple con el estándar de sala de computadoras de grado A especificado en el Código GB50174-2017 para el diseño de centros de datos, sino que también logra el indicador de eficiencia energética de primera clase (PUE ≤ 1,25), satisfaciendo plenamente las estrictas necesidades operativas de los escenarios comerciales principales, como las finanzas e Internet.
Abordar con precisión las necesidades básicas para construir un sistema de adaptación que abarque todos los escenarios
Basada en conocimientos profundos sobre las necesidades operativas principales de los centros de datos, esta solución crea un mecanismo integral de respuesta a la demanda.
En términos de seguridad energética, iguala con precisión la carga total de 6300 kVA (aproximadamente 4500 kVA para equipos de TI y 1800 kVA para instalaciones de soporte como refrigeración, iluminación y operación y mantenimiento) y logra un suministro de energía eficiente a través de una distribución de carga refinada y un ajuste dinámico. Permite una conversión de voltaje eficiente de 35 kV a 0,4 kV, con una fluctuación de voltaje estrictamente controlada dentro de ±5 %. El diseño de redundancia del sistema dual admite una conmutación de fallas perfecta y cumple con el estándar "N+1" para garantizar una operación comercial continua.
En términos de eficiencia energética y confiabilidad, la solución cumple con el estándar de eficiencia energética de primera clase, con optimización especial para el sistema de enfriamiento y las pérdidas de conversión de energía. Logra un tiempo medio entre fallas (MTBF) de ≥ 100 000 horas y un tiempo medio de reparación (MTTR) de ≤ 30 minutos, lo que respalda el funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana de los negocios principales. Además, la solución reserva el 20 % de la capacidad de energía y el espacio del gabinete para adaptarse a futuras expansiones comerciales y actualizaciones de equipos. Cumple con múltiples estándares nacionales relacionados con seguridad eléctrica, protección contra incendios y protección ambiental, ha obtenido la certificación de seguridad de la información ISO27001 y la certificación de centro de datos ecológico, y está equipado con un sistema inteligente de operación y mantenimiento para realizar una gestión y control eficientes de todo el proceso.
Vinculación de cuatro módulos principales para crear una arquitectura inteligente de cadena completa
Al adoptar un diseño "modular, de doble redundancia y totalmente inteligente", la solución construye un sistema colaborativo de cuatro módulos principales. No solo garantiza el funcionamiento redundante independiente de cada módulo, sino que también realiza una vinculación eficiente, mejorando integralmente el rendimiento del sistema.
1. Sistema de energía: arquitectura de redundancia dual para consolidar la base de un suministro de energía estable

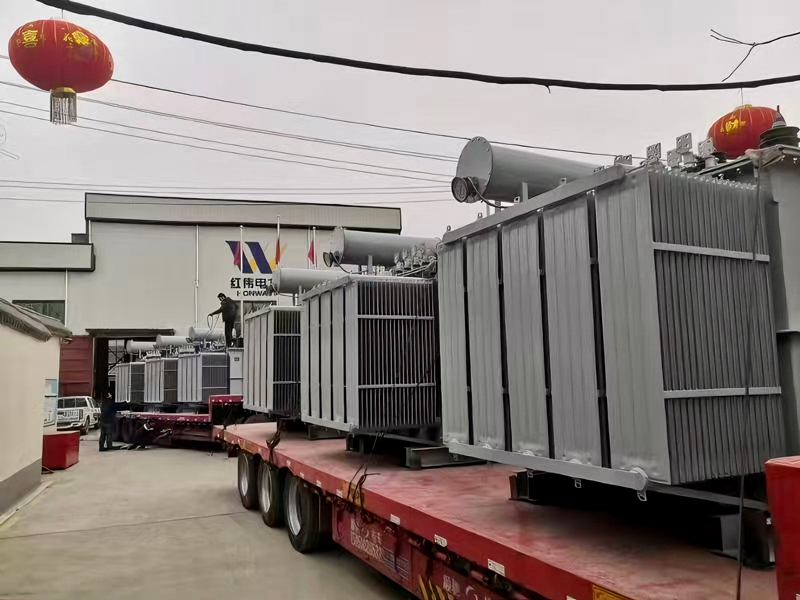

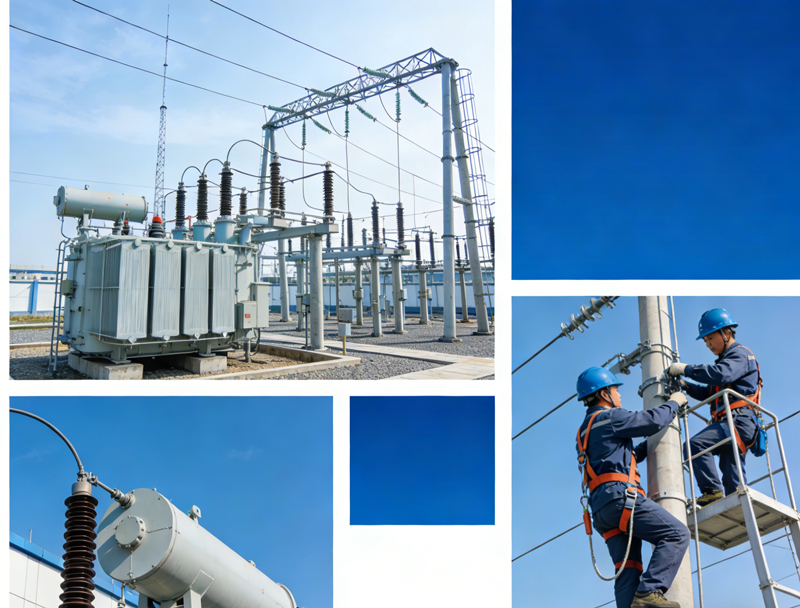

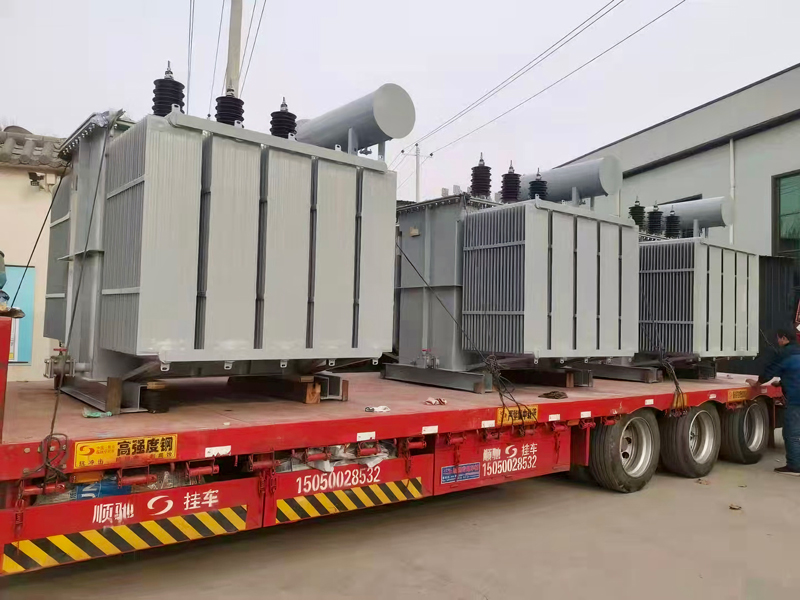

Adopta un diseño de fuente de alimentación independiente de circuito dual de 35 kV, combinado con un equipo de distribución con aislamiento de gas (GIS) dual y transformadores principales duales. Un único sistema puede transportar el 100% de la carga; En caso de un corte de energía principal, el interruptor de transferencia automática de alto voltaje puede cambiar a la fuente de alimentación de respaldo en 0,5 segundos para garantizar un suministro de energía ininterrumpido. Están equipados dos transformadores de potencia sumergidos en aceite (o de tipo seco) de eficiencia energética de primera clase de 6300 kVA, que utilizan un diseño de devanado dividido doble para lograr un funcionamiento independiente y una distribución equilibrada de la carga de los dos sistemas de bajo voltaje. Los equipos inteligentes de control de temperatura y monitoreo en línea también están configurados para brindar protección en tiempo real para la seguridad del equipo. El sistema de distribución de energía de bajo voltaje adopta una arquitectura de doble bus y la tecnología de compensación de potencia reactiva SVG garantiza que el factor de potencia se mantenga estable por encima de 0,95. La configuración "UPS modular + batería de fosfato de hierro y litio" logra una eficiencia de carga completa del 96 % y una eficiencia de carga ligera del 92 %, lo que reduce el volumen de la batería en un 50 % y extiende la vida útil a más de 10 años. También se integra un sistema de gestión de batería (BMS) para realizar un seguimiento preciso y una carga equilibrada.
2. Sistema de refrigeración: control preciso de la temperatura como apoyo clave para la conservación de la energía verde
El módulo de refrigeración adopta de forma innovadora una solución de refrigeración híbrida de "acondicionadores de aire de precisión en fila + refrigeración gratuita", combinada con tecnología de pasillo frío cerrado. Los acondicionadores de aire en fila se instalan junto a los equipos de TI para acortar la distancia de suministro de aire frío, reduciendo las pérdidas de refrigeración en más de un 30 %. El pasillo frío cerrado aísla completamente el aire frío y caliente para evitar la recirculación del aire caliente. Los acondicionadores de aire de precisión en fila de clase 1240 kW utilizan ventiladores EC de alta eficiencia y compresores de frecuencia variable, lo que admite el ajuste dinámico de la capacidad de refrigeración del 10 % al 100 % para adaptarse a los cambios en la carga de TI. Cuando la temperatura exterior es ≤ 15 °C, el sistema cambia automáticamente al modo de enfriamiento gratuito, introduciendo aire frío exterior para enfriamiento directo a través de un intercambiador de calor de placas y apagando el compresor, lo que reduce el consumo de energía de enfriamiento en más de un 70 %. Cuando la temperatura exterior supera los 15°C, cambia automáticamente al modo de enfriamiento mecánico para mantener un ambiente estable en la sala de computadoras con una temperatura de 20-24°C y una humedad del 40%-60%.
3. Cableado del gabinete: diseño de alta densidad que equilibra la estandarización y la eficiencia
El módulo de cableado del gabinete adopta un diseño de "micromódulo". Cada módulo incluye 16 gabinetes de alta densidad de 42U, dos aires acondicionados en fila y un pasillo frío cerrado, con un canal de mantenimiento de 1,2 metros reservado entre módulos. Los gabinetes están hechos de acero laminado en frío de alta resistencia, con una capacidad de carga de ≥ 1000 kg y una eficiencia de ventilación de ≥ 75% para las puertas perforadas delanteras y traseras para garantizar la disipación del calor. Cada gabinete está equipado con dos unidades PDU inteligentes, que están conectadas a gabinetes de distribución de energía duales para lograr un suministro de redundancia de energía dual. El sistema de cableado adopta una configuración de "cableado superior + bandeja de cables", con cables de alimentación y cables de red dispuestos en bandejas de cables separadas para aislamiento físico y evitar interferencias. Se seleccionan cables de alimentación con aislamiento de polietileno reticulado YJV retardante de llama, pares trenzados sin blindaje de categoría 6 y fibras ópticas monomodo para admitir una velocidad de transmisión de 10 Gbps y satisfacer futuras necesidades de actualización.
4. Operación y mantenimiento inteligentes: monitoreo de enlace completo como núcleo para una gestión eficiente
Centrado en una plataforma de monitoreo unificada de IoT, el módulo de operación y mantenimiento inteligente integra datos de equipos de energía, equipos de enfriamiento, dispositivos de gabinete y parámetros ambientales (como temperatura, humedad, detección de humo y fugas de agua) para realizar una gestión visual de "un mapa". La frecuencia de recopilación de datos es ≤ 1 segundo, lo que admite el acceso multiterminal a través de PC y dispositivos móviles. El módulo de análisis del consumo de energía actualiza los datos de PUE cada 15 minutos, genera informes detallados de consumo de energía y análisis de tendencias, identifica con precisión áreas de alto consumo de energía y proporciona sugerencias de optimización. El sistema de alerta temprana de fallas preestablece los umbrales de falla del equipo; cuando se activa un umbral, activa automáticamente alarmas de varios niveles, como alarmas de sonido y luz, notificaciones por SMS y pulsaciones de aplicaciones, localiza con precisión la ubicación y la causa de la falla y admite el procesamiento de enlace inteligente (por ejemplo, ajusta automáticamente la velocidad del ventilador del aire acondicionado cuando aumenta la temperatura regional y activa automáticamente la conmutación ATS y los módulos de redundancia UPS en caso de falla de energía).
Estrategia tridimensional de ahorro de energía para solidificar las bases de una eficiencia energética de primera clase
Para lograr el objetivo de eficiencia energética de primera clase de PUE ≤ 1,25, la solución construye un sistema integral de ahorro de energía desde tres dimensiones:
Nivel de equipamiento:Selecciona varios equipos de eficiencia energética de primera clase, lo que reduce el consumo total de energía entre un 20% y un 30%;
Nivel del sistema:Aprovecha en profundidad el potencial del enfriamiento gratuito, reduciendo el tiempo de operación de enfriamiento mecánico en más de 6000 horas al año y mejorando la eficiencia en la utilización de energía;
Nivel de gestión:Realiza el ajuste dinámico de la carga a través de la plataforma inteligente, establece un sistema de evaluación del consumo de energía y promueve continuamente la implementación de medidas de ahorro de energía.
Sistema de soporte de ciclo completo para garantizar una implementación estable del proyecto
La solución formula un plan científico de implementación del proyecto de cinco fases, que abarca desde la confirmación de la demanda hasta la aceptación final y la capacitación, para garantizar un avance eficiente del proyecto. En términos de servicio posventa, ofrece 1 año de mantenimiento in situ gratuito y garantía de calidad para los equipos principales, establece un sistema de gestión de equipos de ciclo de vida completo y ofrece inspecciones periódicas y sugerencias de actualización. Estas medidas garantizan que el centro de datos cumpla con los requisitos de eficiencia energética de primera clase a largo plazo y se adapte al desarrollo a largo plazo del negocio.
El lanzamiento de esta solución de centro de datos ecológico inteligente de 6300 kVA es un logro importante de la acumulación técnica y la innovación de nuestra empresa en el campo de los centros de datos. En el futuro, seguiremos centrándonos en las necesidades de la industria, profundizando la I+D y lanzando soluciones más eficientes, confiables y ecológicas para inyectar un fuerte impulso al desarrollo de alta calidad de la economía digital.
