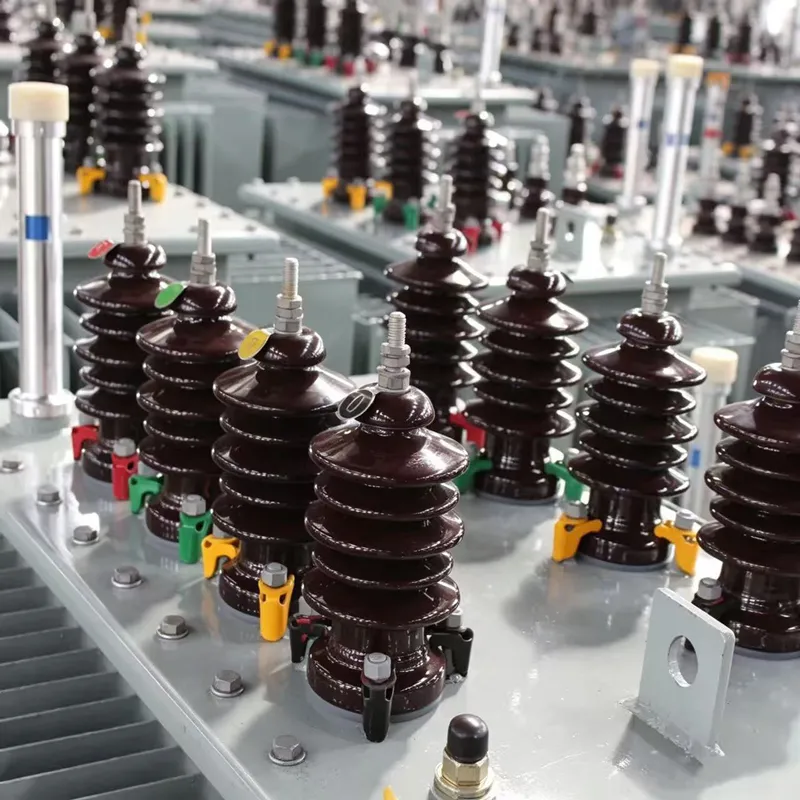

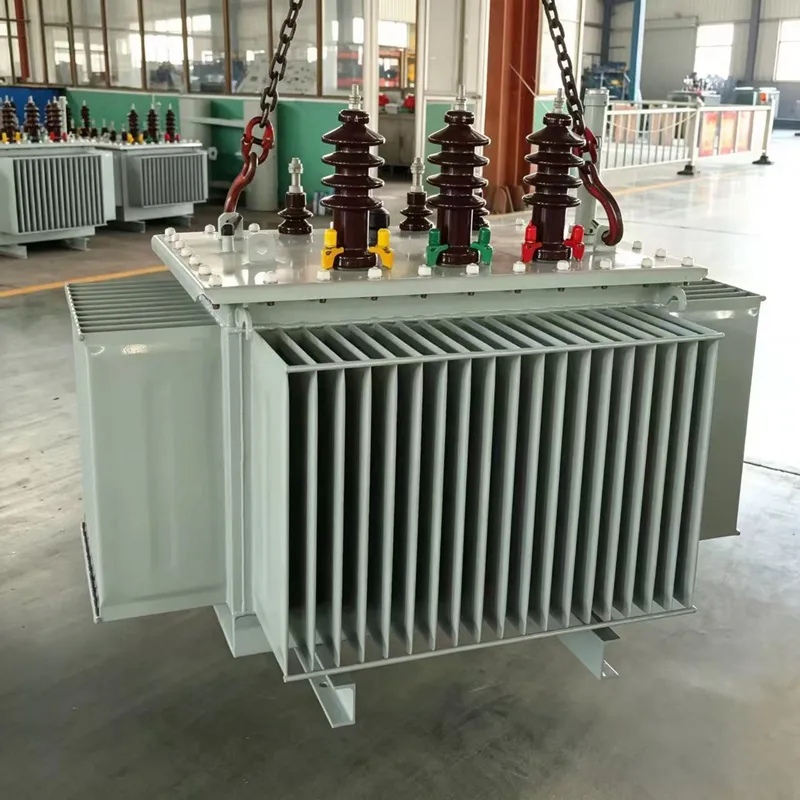

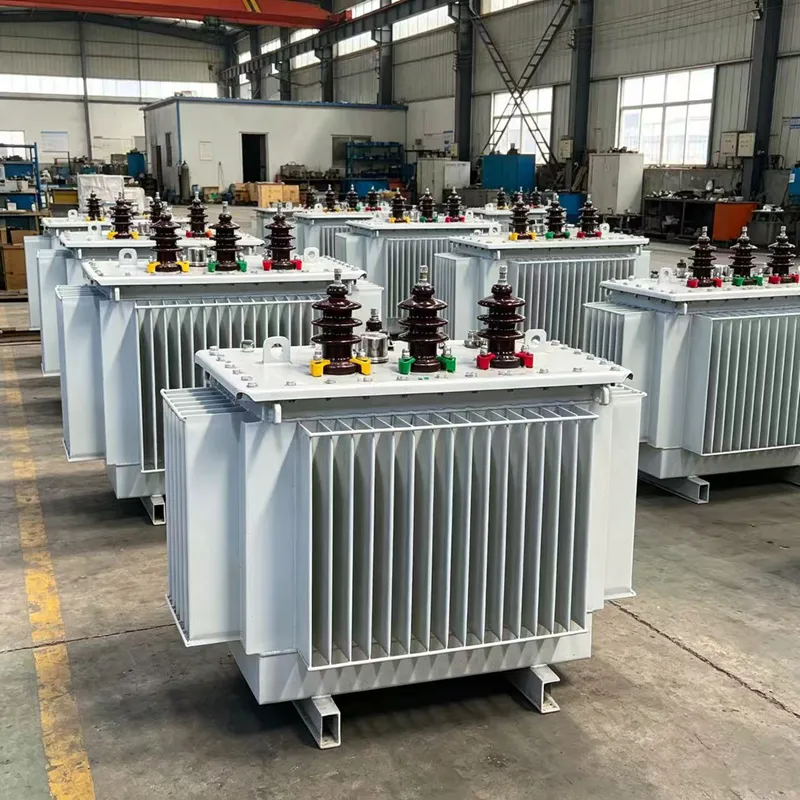

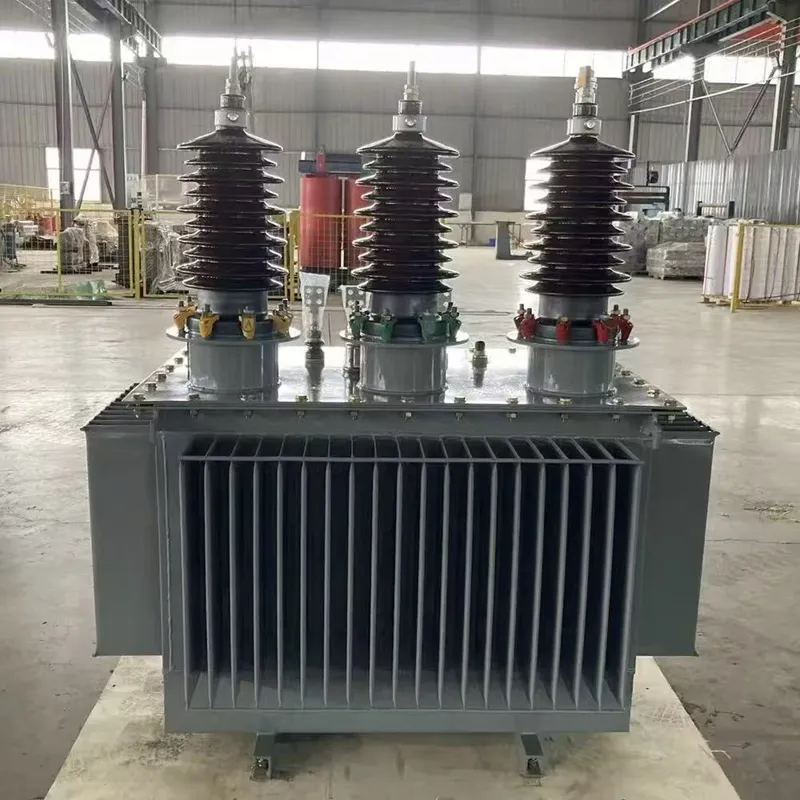

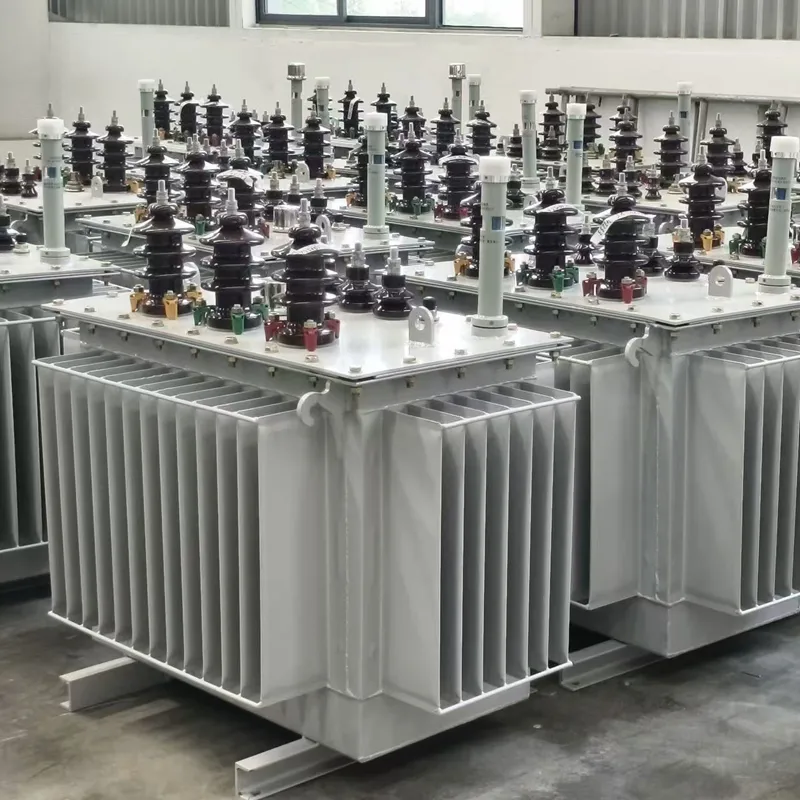

Electricidad Redway Transformador sumergido en aceite trifásico de 50 kVA. es un transformador de distribución compacto y energéticamente eficiente diseñado para redes de media tensión de 10 kV que se reducen a una salida de baja tensión de 0,4 kV. Fabricada en nuestras instalaciones de producción de 20 000 m² en Shijiazhuang según la norma IEC 60076-1, esta unidad está diseñada para un servicio continuo confiable en instalaciones de subestaciones a nivel del suelo, montadas en postes y montadas en postes al aire libre en todo el mundo.
Este Transformador sumergido en aceite trifásico de 50 kVA. está disponible en grados de pérdida S11 y S13, con opciones de bobinado de cobre o aluminio, grupo vectorial Dyn11 o Yyn0 y un cambiador de tomas DETC estándar de ±2×2,5%. Cada unidad se somete a una prueba de rutina completa en fábrica antes del envío y se envía con un informe de prueba firmado.
Voltaje y capacidad personalizables según requerimientos.
| Pérdida de carga máxima y pérdida máxima sin carga de transformadores con una frecuencia nominal de 50 Hz |
| |
Grado 1 |
Grado 2 |
| Potencia nominal |
Pérdida de carga máxima |
Pérdida máxima sin carga |
Pérdida de carga máxima |
Pérdida máxima sin carga |
| kVA |
(Unidad: pulgadas) |
(Unidad: pulgadas) |
(Unidad: pulgadas) |
(Unidad: pulgadas) |
| ≤25 |
900 |
70 |
600 |
63 |
| 50 |
1100 |
90 |
750 |
81 |
| 100 |
1750 |
145 |
1250 |
130 |
| 160 |
2350 |
210 |
1750 |
189 |
| 250 |
3250 |
300 |
2350 |
270 |
| 315 |
3900 |
360 |
2800 |
324 |
| 400 |
4600 |
430 |
3250 |
387 |
| 500 |
5500 |
510 |
3900 |
459 |
| 630 |
6500 |
600 |
4600 |
540 |
| 800 |
8400 |
650 |
6000 |
585 |
| 1000 |
10500 |
770 |
7600 |
693 |
| 1250 |
11000 |
950 |
9500 |
855 |
| 1600 |
14000 |
1200 |
12000 |
1080 |
| 2000 |
18000 |
1450 |
15000 |
1305 |
| 2500 |
22000 |
1750 |
18500 |
1575 |
| 3150 |
27500 |
2200 |
23000 |
1980 |
| Nota: En algunos países, las regulaciones relevantes permiten valores de pérdida más altos para transformadores que quedan fuera del alcance aplicable de esta tabla (como transformadores con rangos de tomas más amplios, devanados dobles de bajo voltaje o niveles de voltaje más altos). |
Pruebas de fábrica: lo que pasa cada unidad antes del envío
Redway Electric aplica un protocolo de prueba de rutina obligatorio a cada Transformador sumergido en aceite trifásico de 50 kVA.saliendo de nuestras instalaciones de Shijiazhuang, totalmente alineados con los requisitos de la Cláusula 10 de IEC 60076-1:
Pruebas de rutina (cada unidad):
| Prueba |
Referencia estándar |
Criterio de aceptación |
| Resistencia del devanado (todos los grifos) |
CEI 60076-1 §10.2 |
Dentro de ±0,5% del valor de diseño calculado |
| Medición de la relación de voltaje |
CEI 60076-1 §10.3 |
Dentro de ±0,5 % de la relación nominal |
| Verificación de desplazamiento de fase |
CEI 60076-1 §10.3 |
Dyn11/Yyn0 confirmado |
| Pérdida sin carga y corriente sin carga |
CEI 60076-1 §10.4 |
≤125W (S11) / ≤95W (S13) |
| Pérdida de carga e impedancia de cortocircuito |
CEI 60076-1 §10.5 |
Dentro de ±10% de los valores especificados |
| Prueba de voltaje inducido |
CEI 60076-3 §12.3 |
2× tensión nominal, 60 segundos, sin averías |
| Resistencia de fuente separada (HV) |
CEI 60076-3 §12.2 |
35 kV CA, 60 segundos, sin averías |
| Resistencia de aislamiento |
Medición de megger |
≥1.000 MΩ (referencia de 20°C) |
| Prueba de presión de fuga de aceite |
Protocolo de fábrica |
Fuga cero con sobrepresión de 0,05 MPa |
Pruebas de tipo (disponibles bajo pedido): La prueba de aumento de temperatura (IEC 60076-2), la prueba de resistencia a impulsos de rayos (IEC 60076-3), la prueba de resistencia a cortocircuitos (IEC 60076-5) y la medición del nivel de sonido acústico (IEC 60076-10) se pueden organizar con testigos externos independientes (SGS, Bureau Veritas, TÜV Rheinland) a pedido del cliente.
La documentación completa del informe de prueba se emite con cada envío y está disponible en formato electrónico (PDF) dentro de las 24 horas posteriores a la finalización de la prueba.
Aplicaciones típicas para la clasificación de 50 kVA
El Transformador sumergido en aceite trifásico de 50 kVA. se encuentra en el extremo inferior de las clasificaciones de transformadores de distribución trifásicos, lo que lo convierte en la opción estándar para aplicaciones que requieren una reducción confiable de 10 kV a 0,4 kV con densidades de carga más bajas:
Electrificación Rural y Agrícola La clasificación de 50 kVA es el tamaño más utilizado para puntos de distribución a nivel de aldea en programas de electrificación rural en África, el sur y sudeste de Asia y América Latina, donde las cargas conectadas se limitan a iluminación, pequeños electrodomésticos, bombeo de agua y uso comercial ligero. La instalación montada en postes en líneas aéreas de 10 kV existentes la convierte en la opción de infraestructura de menor costo para extender el acceso a la red a comunidades dispersas.
Pequeños edificios comerciales y unidades industriales ligeras Lo ideal es que los pequeños talleres, gasolineras, pequeños hoteles, edificios escolares, centros de salud e instalaciones similares con capacidades instaladas en el rango de 30 a 50 kW (30 a 40 kVA a 0,8 pf) sean atendidos por un Transformador sumergido en aceite trifásico de 50 kVA. con reserva de capacidad mínima.
Suministro de energía temporal en el sitio de construcción Distribución temporal de 10 kV para sitios de construcción que necesitan suministro trifásico de BT para herramientas, iluminación y equipos pequeños, donde una unidad compacta montada en poste es el enfoque más rentable y el transformador se reubicará una vez finalizado el proyecto.
Puntos de recogida de microgeneración solar fotovoltaica y eólica Instalaciones de energía renovable a pequeña escala (solar fotovoltaica de hasta ~35 kWp) que requieren un punto de conexión a la red desde la salida del inversor (normalmente 0,3 a 0,4 kV) hasta la red de recogida local de 10 kV.
Subestaciones de respaldo de red de reserva y emergencia Puntos de suministro de distribución secundaria en redes de distribución en malla o de alimentación en anillo donde un transformador de punto normalmente abierto de pequeña capacidad proporciona rutas de suministro de contingencia durante cortes de fuente primaria.
Solicitar una fábrica
Envíe los requisitos de su proyectoy le responderemos dentro de las 24 horas con una confirmación técnica completa y un precio directo de fábrica para su Transformador sumergido en aceite trifásico de 50 kVA. orden.
Para obtener la cotización más precisa, proporcione:
- Cantidad requerida
- Tensión primaria (si es diferente de 10 kV)
- Tensión secundaria (si es diferente de 0,4 kV)
- Frecuencia de red (50 Hz o 60 Hz)
- Tipo de instalación (montada en poste/montada en pedestal/interior)
- Estándar aplicable (IEC/IEEE/código de red local)
- Destino de entrega e Incoterms requeridos
- Cualquier condición ambiental especial (altitud, temperatura, atmósfera corrosiva)
